Sistemas de Controle Automatizado no Processo de Fabrico de Tubos Compósitos Termoplásticos

FABRICO DE TUBOS COMPÓSITOS TERMOPLÁSTICOS (TCP) SEM DEFEITOS

Autores: Michael Popov, Nelson Bernardo (Fartrouven R&D)

Resumo

Na produção de Tubos Compósitos Termoplásticos (TCP) — cada vez mais adotados na indústria energética pelas suas propriedades de leveza, resistência à corrosão e alto desempenho — a garantia de uma fabricação sem defeitos é fundamental. Este artigo enfatiza o papel central dos sistemas automatizados de controlo de processo na obtenção de qualidade consistente, minimização de defeitos de fabrico e otimização da produtividade. Através da monitorização precisa e do ajuste em tempo real de parâmetros-chave — como temperatura, força de compactação, velocidade de deposição e alinhamento do material — os sistemas automatizados oferecem uma solução transformadora para os desafios que atualmente limitam a escalabilidade e fiabilidade da produção de TCP.

1. Introdução

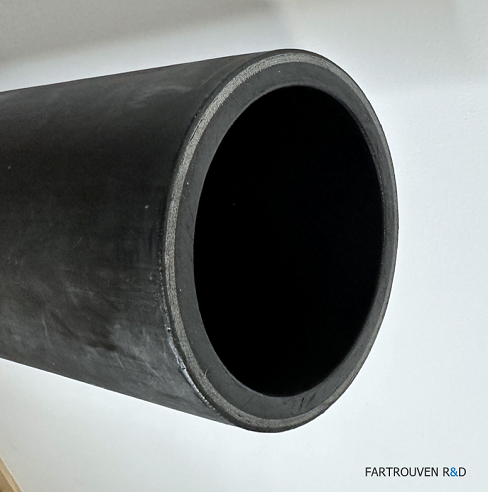

Os Tubos Compósitos Termoplásticos (TCP) estão a revolucionar a tecnologia de tubagens, particularmente no setor do petróleo e gás, ao oferecer uma alternativa flexível, resistente à corrosão e enrolável às tubagens convencionais em aço. Contudo, os benefícios dos TCP só podem ser plenamente alcançados quando o processo de fabrico assegura integridade estrutural e desempenho sem defeitos.

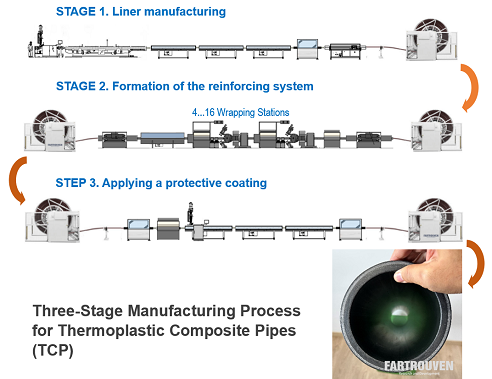

Embora exista equipamento de produção tanto para processos de uma etapa como de duas etapas, a abordagem mais robusta e estável é o processo de fabrico de TCP em três etapas.

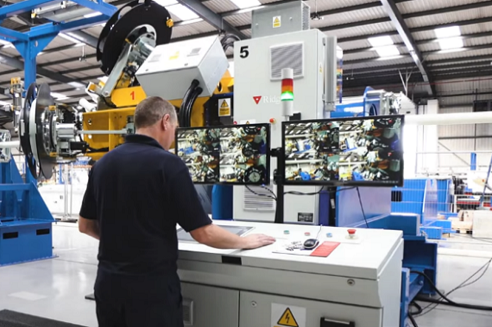

Dada a complexidade das interações termo-mecânicas durante a produção de TCP, os sistemas automatizados de controlo de processo deixaram de ser opcionais — são um componente crítico nas linhas modernas de fabrico de tubos compósitos. Estes sistemas constituem a base para a repetibilidade do processo, prevenção de defeitos e garantia de desempenho.

2. Formação de Defeitos: A Justificação para a Automação

2.1 Defeitos Comuns no Fabrico

A produção de TCP é suscetível a defeitos como:

• Vazios e porosidade devido a aprisionamento de ar ou compactação insuficiente;

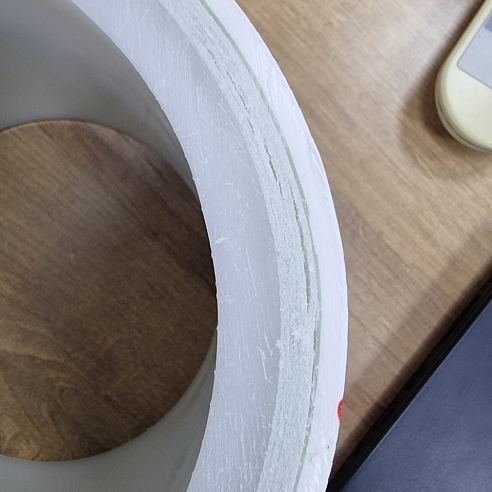

• Delaminação causada por aquecimento desigual ou má fusão;
• Desalinhamento das fibras resultante de inconsistências mecânicas durante a deposição;
• Degradação térmica devido a aquecimento descontrolado.

Estes defeitos surgem frequentemente de variações não monitorizadas dos parâmetros do processo, tornando essencial a deteção e correção em tempo real através da automação.

2.2 Riscos do Controlo Manual ou Semi-Automatizado

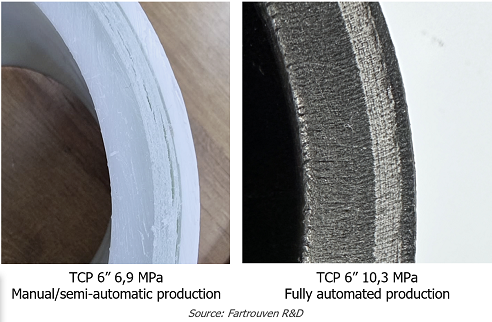

Os processos manuais ou semi-automatizados carecem da consistência e rapidez necessárias para a produção de TCP de alta qualidade. Respostas tardias a desvios nos parâmetros aumentam o risco de defeitos cumulativos, tempos de paragem e rejeição de produção.

3. O Papel dos Sistemas Automatizados de Controlo de Processo

3.1 Monitorização e Ajuste em Tempo Real

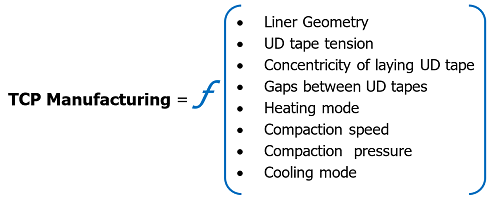

Os sistemas automatizados monitorizam continuamente parâmetros críticos, incluindo:

• Temperatura superficial no ponto de nipagem;
• Pressão dos rolos e força de compactação;
• Velocidade de deposição e tensão do material;
• Alinhamento da fita e qualidade da colagem.

Qualquer desvio em relação aos limiares pré-definidos desencadeia ação corretiva imediata, mantendo a estabilidade em todas as fases da produção.

3.2 Integração com Sistemas de Aquecimento

A consolidação térmica é especialmente sensível na produção de TCP. Os sistemas de controlo automatizados:

• Ajustam a intensidade do laser ou radiação infravermelha com base em imagens térmicas em tempo real;
• Previnem sobreaquecimento ou subaquecimento na interface de fusão;
• Sincronizam a aplicação de calor com a velocidade da linha e a espessura do material.

Ao integrar o controlo do aquecimento com sistemas de movimento e feedback de força, a automação assegura a colagem ótima sem degradar a matriz polimérica.

3.3 Deposição Automatizada de Fitas com Máquina de Enrolamento

Na produção de TCP, a deposição automatizada de fitas (ATL) é implementada através de uma máquina de enrolamento, que garante a bobinagem contínua e uniforme de fitas termoplásticas pré-impregnadas sobre um liner extrudido.

Este sistema inclui:

• Sistemas de controlo de percurso para manter a orientação das camadas;

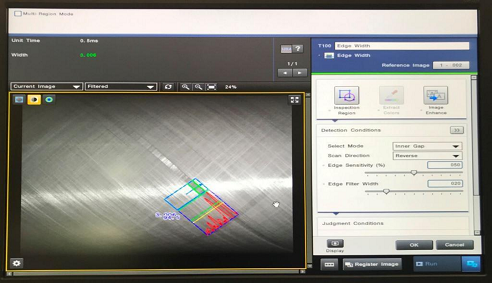

• Sistemas de visão para deteção de desalinhamento;
• Sincronização com fontes de aquecimento (por exemplo, forno IR) para consolidação in situ das camadas;
• Ciclos de feedback para ajustar a tensão e corrigir anomalias.

A integração da máquina de enrolamento com o sistema de controlo automatizado permite o ajuste rápido da velocidade de enrolamento, força de aperto e parâmetros de temperatura — cruciais para prevenir porosidade, delaminação e deslocamento das fibras.

4. Benefícios da Automação na Produção de TCP

Repetibilidade do processo

Limitada

Elevada

5. Recomendações para Implementação

Para garantir a integração bem-sucedida do controlo automatizado na produção de TCP, recomendam-se os seguintes passos:

5.1 Projeto de Sistemas de Sensores e Dados

• Utilizar câmaras infravermelhas, perfilómetros a laser e sensores de força para monitorizar variáveis-chave do processo.
• Garantir altas taxas de aquisição de dados para controlo e mapeamento precisos.

5.2 Sistemas de Feedback em Malha Fechada

• Implementar controladores PID ou algoritmos baseados em machine learning para ajustar potência da fonte de calor, pressão dos rolos e velocidade da linha em tempo real.

5.3 Manutenção Preditiva

• Integrar a automação com ferramentas de diagnóstico para detetar desgaste em elementos de aquecimento ou deriva mecânica nos rolos de compactação antes do surgimento de defeitos.

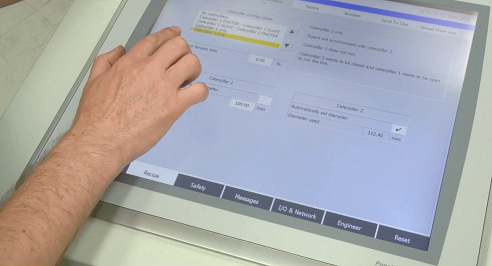

5.4 Interfaces Homem-Máquina (HMI)

• Fornecer aos operadores painéis intuitivos para visualizar métricas de desempenho, alarmes e tendências do processo, facilitando decisões pró-ativas.

6. Conclusão

Em suma, o fabrico de TCP sem defeitos é uma tarefa multidimensional que exige precisão, controlo e adaptabilidade.

O caminho para TCPs de alta qualidade e sem defeitos passa pela integração total dos sistemas automatizados de controlo de processo. Estes sistemas proporcionam uma precisão, consistência e eficiência incomparáveis na gestão de ambientes complexos de fabrico de compósitos. Ao passar da correção manual para a resposta preditiva em tempo real, a automação melhora a qualidade do produto, minimiza desperdícios, aumenta a produção e reforça a fiabilidade operacional a longo prazo.

Num mercado atual onde as normas de desempenho e segurança são cada vez mais exigentes, o investimento em automação não é apenas uma melhoria — é uma necessidade estratégica para qualquer fabricante de TCP que pretenda liderança tecnológica e excelência operacional.
